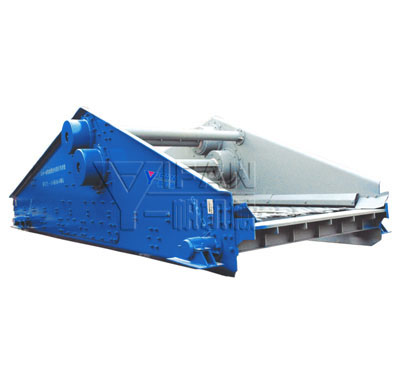

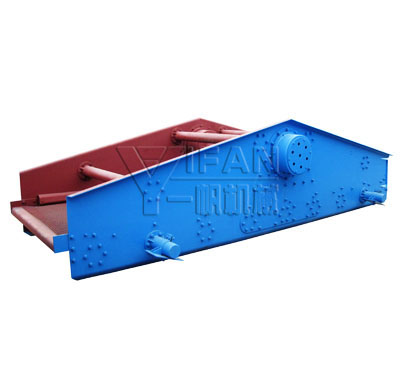

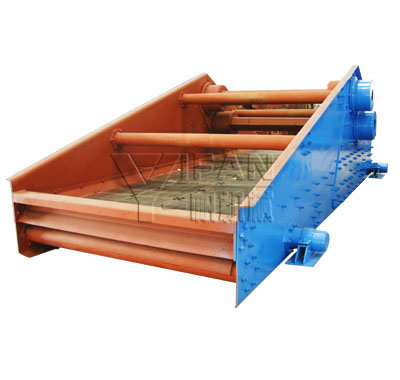

ZK直線振動篩

進料粒度：
≤250mm
生產能力：
4.5-864t/h

適應物料：
石灰石
河卵石
花崗巖
玄武巖
白云石
煤矸石

應用領域：

廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業，以及粉狀、顆粒狀物料的篩選和分級。

0371-64627880

產品視頻

我愛播放器(52player.com) 提示：您的Flash Player版本過低，請點此進行網頁播放器升級！

產品簡介

ZK系列直線振動篩是根據我國生產需要，在消化、吸收從國外振動篩的基礎上，總結我們多年的研究設計和使用的經驗，結合我國國情研制出來的新型系列振動篩。直線振動篩（直線篩）系高效新型的篩分設備，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業，以及粉狀、顆粒狀物料的篩選和分級。

性能特點

采用塊偏心作為激振力，激振力強

篩子橫梁與篩箱采用高強度螺栓聯接，無焊接

篩機結構簡單，維修方便快捷

采用輪胎聯軸器，柔性聯接，運轉平穩

篩分效率高、處理量大、壽命長

通過多年生產實踐，證明該系列篩機具有處理量大，技術參數合理，結構強度、剛度高，系列化、通用化、標準化程度高，運轉平穩可靠、噪音小、維護檢修方便等一系列優點

工作原理

直線振動篩采用雙電機驅動,當兩臺電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起，跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構、無粉塵溢散等特點。最高篩分目數325目，可篩分出7種不同粒度的物料。

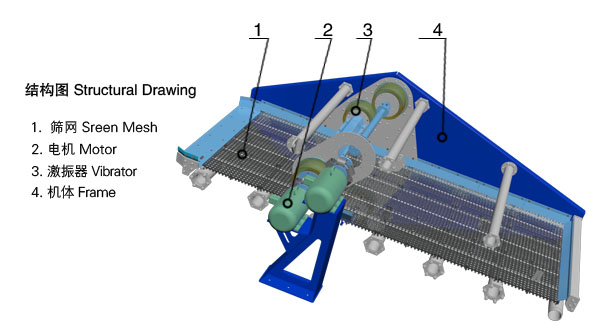

主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機：(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
我公司具有完善的售后服務體系，充足的備件供應，能為用戶提供終身技術服務。不論是工藝設計、設備安裝或易損件更換等，都會有相應的工程技術人員為您提供優質的服務。

技術參數

型號	篩面			最大給料粒度	處理能力(t/h)	電機功率(Kw)
型號	面積(m²)	篩孔尺寸	篩網結構	最大給料粒度	處理能力(t/h)	電機功率(Kw)
ZK1022	2.25	0.25-50		<250	4.5-90	1.5×2
ZK1230	3.6	0.25-50		<250	7.2-144	4×2
ZK1237	4.5	0.25-50		<250	9.0-180	5.5×2
ZK1437	5.25	0.25-50		≤250	12.0-250	3.7(5.5)×2
ZK1445	6.3	0.25-50		≤250	12.6-252	7.5×2
ZK1637	6	0.25-50		<250	12.0-240	5.5×2
ZK1645	7.2	0.25-50		≤250	14.4-280	7.5×2
ZK1837	6.75	0.25-50		<250	14.4-270	7.5×2
ZK1845	8.1	0.25-50		≤250	16.2-324	11×2
ZK1852	9.45	0.25-50		<250	18.9-378	11×2
ZK2045	9	0.25-50		<250	16.2-324	15×2
ZK2052	10.5	0.25-50		<250	21.0-420	15×2
ZK2060	12	0.25-50		<250	24.0-480	15×2
ZK2445	10.8	0.25-50		<250	21.6-432	15×2
ZK2452	12.6	0.25-50		<250	25.2-504	15×2
ZK2460	14.4	0.25-50		<250	28.8-576	15×2
ZK3045	13.5	0.25-50		<250	27.0-540	18.5×2
ZK3052	15.75	0.25-50		<250	31.4-628	22×2
ZK3060	18	0.25-50		<250	17.5-525	22×2
ZK3645	16.2	0.25-50		<250	37.8-756	22×2
ZK3652	18.9	0.25-50		<250	43.2-846	22×2
ZK3660	21.6	0.25-50		<250	43.2-846	22×2
ZK3675	27	0.25-50	編織、條縫、沖壓、橡膠、聚氨酯篩網	<250	54.0-1080	30×2
2ZK1022	2.25	0.25-50		<250	4.5-90	4×2
2ZK1230	3.6	0.25-50		<250	7.2-144	5.5×2
2ZK1237	4.5	0.25-50		<250	9.0-180	7.5×2
2ZK1437	5.25	0.25-50		<250	12.0-250	7.5×2
2ZK1445	6.3	0.25-50		<250	12.6-252	15×2
2ZK1637	6	0.25-50		<250	12.0-240	15×2
2ZK1645	7.32	0.25-50		<250	14.4-280	15×2
2ZK1837	6.75	0.25-50		<250	14.4-270	15×2
2ZK1845	8.1	0.25-50		<250	16.2-324	15×2
2ZK1852	9.45	0.25-50		<250	18.9-378	15×2
2ZK2045	9	0.25-50		<250	16.2-324	15×2
2ZK2052	10.5	0.25-50		<250	21.0-420	22×2
2ZK2060	12	0.25-50		<250	24.0-480	22×2
2ZK2445	10.8	0.25-50		<250	21.6-432	22×2
2ZK2452	12.6	0.25-50		<250	25.2-504	22×2
2ZK2460	14.4	0.25-50		<250	28.8-576	22×2
2ZK3045	13.5	0.25-50		<250	27.0-540	30×2
2ZK3052	15.75	0.25-50		<250	31.4-628	37×2
2ZK3060	18	0.25-50		<250	17.5-525	37×2
2ZK3645	16.2	0.25-50		<250	37.8-756	45×2
2ZK3652	18.9	0.25-50		<250	43.2-846	45×2
2ZK3660	21.6	0.25-50		<250	43.2-846	45×2

注：表內所列處理能力是對松散密度為1.6t/m3的石灰石進行干式分級時的數據。所列處理能力僅供參考。具體值根據現場情況與研發部商定。

工程案例

項目名稱：

信陽300t/h玄武巖制砂生產線入駐江南北國

生產能力：
300t/h

設備配置：

序號	名稱	型號	數量
1	立式?jīng)_擊式破碎機	CV849	2
2	圓錐破碎機	CCM761	2
3	除塵器

項目介紹：

信陽，地處河南省最南部、淮河上游，東連安徽省，南通湖北省，是江淮河漢之間的戰略要地，也是中國南北地理、氣候、文化的過渡帶，有“江南北國、北國江南”之美譽。作為京廣、京九“兩縱”經濟帶的腹地，信陽的經濟得到迅猛發展，豐富的自然資源也合理得到利用，鄭州一帆新一條制砂生產線加工的物料——玄武巖就是其中一種。

玄武巖的硅含量高，硬度高，在現場破碎中，破碎難度高，成本大，因此客戶對破碎工藝的要求會比較高，設備配置合理，運行成本低，將是投資者的考慮范疇。鄭州一帆在破碎篩分、精品制砂設備生產配置方面擁有近二十多年的經驗，在多年對市場的考察和實踐中，公司已經擁有自己獨特有效的玄武巖制砂生產線配置方案，不僅運行成本低、節能無污染，而且維修方便，重要的是生產成品料粒形優異，粒度均勻，符合國家道路用料標準。

物料先是由振動給料機輸送到CCM761圓錐破碎機進行初步破碎，經振動篩篩分后，不合格的物料返回圓錐破重新破碎，合格的物料由皮帶機送至CV849制砂機中進行細碎整形，再次篩分后，合格的物料被送至成品料堆，不合格的物料重返制砂機破碎，直至合格為止。

項目名稱：

廣東韶關70t/h石灰石干法制砂生產線

生產能力：
70t/h
設備配置：

制砂機、除塵設備、振動篩等
項目介紹：

該條砂石生產線采用石灰石干法制砂，時產70t，主要用于生產3mm以下的砂石料。一帆機械為生產線提供了包括制砂機、振動篩、除塵器在內的多臺核心設備，并負責整條生產線的設計及安裝工作。目前已經順利投產，并已產生經濟效益，得到了客戶的高度認可。
